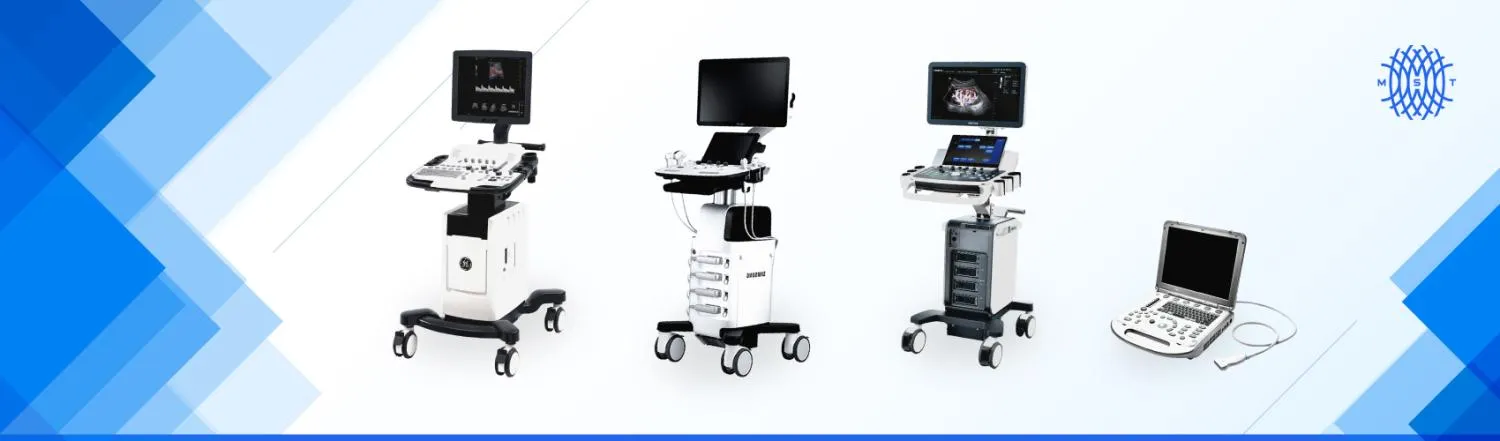

Выбор лучших современных УЗИ аппаратов в 2023 году

Выбор лучших современных УЗИ аппаратов в 2023 году

  • 13 мая 2022

УЗИ аппараты 1 статья.jpg

Аппараты для УЗИ, идеально подходящие конкретному медицинскому бизнесу, не обязательно будут дорогими. Для выбора сканера с оптимальным соотношением между ценой и качеством необходимо разобраться в технических нюансах и особенностях рынка. С целью облегчения этой задачи эксперты MST собрали главное из матчасти и составили ТОП УЗИ аппаратов, актуальный в 2023 году.

Критерии выбора

Прежде чем сравнивать характеристики УЗ-сканеров и отбирать лидеров в своем классе, следует упомянуть важнейший критерий — экономическую целесообразность. Частный медицинский бизнес должен приносить доход, зарабатывать репутацию, привлекать и сохранять клиентов. Добиться быстрой окупаемости можно разными способами. Аппарат самой высокой экспертности будет важным элементом репутации медицинской клиники премиум-класса. «Рабочая лошадка» среднего или высокого уровня в руках опытного специалиста многопрофильной клиники с большой вероятностью отлично справится со всеми входящими диагностическими задачами.

При расчете экономической целесообразности покупки той или иной модели следует учитывать вероятную стоимость ремонта и средний срок службы аппарата. Гарантия дается на 1-3 года, но и поломки в этот период достаточно редки. Ориентировочную стоимость постгарантийного обслуживания рекомендуем сразу уточнять у менеджеров при покупке. Срок службы УЗ-сканера по данным производителей составляет 5-8 лет. Далее даже если устройство продолжает успешно функционировать могут возникнуть проблемы с заменой комплектующих.

Получить необходимую диагностическую информацию при наличии нужного опыта у оператора можно на любом УЗИ аппарате, прошедшем лицензионную оценку.

Ключевые характеристики, позволяющие сравнить УЗ-сканеры, представлены ниже:

Класс. Следует определиться с уровнем разрешающей способности и степенью чувствительности аппарата, необходимыми для решения повседневных задач конкретного лечебного учреждения. На данный момент нет четких критериев и один УЗ-сканер может в разных источниках быть отнесен к среднему и высокому, высокому и премиальному сегменту. Оценку, как правило, дает сам производитель. Возможно деление на базовый (начальный), средний, высокий, экспертный и премиум класс. Нередко первые и последние два сегмента объединяют, получается три: начальный-средний, высокий, экспертный-премиальный.

Условия эксплуатации. Аппараты, расположенные в операционных, должны быть адаптированы к воздействию агрессивных дезрастворов. Сканеры, используемые вне кабинета УЗД — легкими, малогабаритными, устойчивыми к повреждениям, иметь встроенную батарею.

Базовая комплектация хорошего аппарата должна включать основные режимы диагностики и достаточную технологическую базу для правильной работы функционала дополнительного комплекта.

Удобство интерфейса и панели управления экономит время врача. Для оценки этих и других параметров компания «Медицинские системы и технологии» предлагает посетить в Санкт-Петербурге и Краснодаре комфортно оборудованный демозал.

Качество изображения на мониторе. Чем больше диагональ, тем лучше можно детализировать картинку, но такого эффекта можно добиться и с минималистичным дисплеем. Качество визуализации зависит от программного обеспечения сканера и количества пьезоэлементов в датчиках — в высокоплотных преобразователях их больше, что обеспечивает более четкое изображение на выходе. Многие модели высокого и экспертного класса поддерживают монокристаллические и матричные датчики. Они позволяют максимально детализировать исследуемую область, в том числе при использовании доплеровских режимов.

Специализация. Все популярные модели аппаратов справляются с проведением рутинных обследований, общего скрининга. В рейтинге также представлены сканеры, где определенным направлениям УЗИ уделено особое внимание: расширен спектр доступных датчиков, установлены соответствующие опции (например, автоматический расчет клинически значимых показателей).

Цена. Для объективной оценки стоимости следует сравнивать аппараты с примерно одинаковым уровнем комплектации. Средние цены для стационарных сканеров приводятся с учетом покупки консоли в базовой комплектации вместе с основными 3 или 4 датчиками — в зависимости от количества активных портов.

Модели, входящие в ТОП УЗИ аппаратов 2022 года, отличаются широкими клиническими возможностями, автоматизацией рутинных задач, надежностью механических частей устройства и электроники.

Классификация, механизм работы, конструкция

Ультразвуковой прибор посредством датчиков посылает в ткани короткие импульсы. Они распространяются и отражаются от объектов, расположенных на разной глубине. После чего возвращаются обратно на датчик и преобразуются устройством в те или иные данные на экране.
Стационарный УЗИ аппарат состоит из следующих деталей:
  • дисплей;
  • командный сенсорный экран (не всегда представлен);
  • панель управления с трекболом и кнопками;
  • разъемы для датчиков;
  • держатели датчиков;
  • держатель геля;
  • блок электроники;
  • механические части устройства.

Существуют планшетные модели с полностью сенсорным управлением. Преобразователи (датчики) подбираются и приобретаются отдельно.

Уже было упомянуто, что УЗ-сканеры делятся на классы, могут быть универсальными или специализированными. Узкой направленности требуют кардиологические, гинекологические и акушерские исследования. То же касается аппаратов для операционных, машин скорой помощи, реанимации, служб спасения.

В текущей рыночной ситуации около 80% покупок приходится на стационарные УЗ-сканеры, поэтому в рейтинг включены лишь несколько наиболее удачных моделей портативных УЗИ устройств. Существуют и совсем компактные, карманные, аппараты. Они представлены беспроводным УЗ-сканером, который подключается к смартфону или планшету и работает через бесплатное приложение. Пока такие аппараты относятся к начальному уровню экспертности, но для решения неотложных клинических задач или телемедицинских консультаций они весьма полезны.

Базовые характеристики

Настройка основных режимов сканирования — ключевой момент в работе УЗИ аппаратов:


Класс. Следует определиться с уровнем разрешающей способности и степенью чувствительности аппарата, необходимыми для решения повседневных задач конкретного лечебного учреждения. На данный момент нет четких критериев и один УЗ-сканер может в разных источниках быть отнесен к среднему и высокому, высокому и премиальному сегменту. Оценку, как правило, дает сам производитель. Возможно деление на базовый (начальный), средний, высокий, экспертный и премиум класс. Нередко первые и последние два сегмента объединяют, получается три: начальный-средний, высокий, экспертный-премиальный.

Условия эксплуатации. Аппараты, расположенные в операционных, должны быть адаптированы к воздействию агрессивных дезрастворов. Сканеры, используемые вне кабинета УЗД — легкими, малогабаритными, устойчивыми к повреждениям, иметь встроенную батарею.

Базовая комплектация хорошего аппарата должна включать основные режимы диагностики и достаточную технологическую базу для правильной работы функционала дополнительного комплекта.

Удобство интерфейса и панели управления экономит время врача. Для оценки этих и других параметров компания «Медицинские системы и технологии» предлагает посетить в Санкт-Петербурге и Краснодаре комфортно оборудованный демозал.

Качество изображения на мониторе. Чем больше диагональ, тем лучше можно детализировать картинку, но такого эффекта можно добиться и с минималистичным дисплеем. Качество визуализации зависит от программного обеспечения сканера и количества пьезоэлементов в датчиках — в высокоплотных преобразователях их больше, что обеспечивает более четкое изображение на выходе. Многие модели высокого и экспертного класса поддерживают монокристаллические и матричные датчики. Они позволяют максимально детализировать исследуемую область, в том числе при использовании доплеровских режимов.

Специализация. Все популярные модели аппаратов справляются с проведением рутинных обследований, общего скрининга. В рейтинге также представлены сканеры, где определенным направлениям УЗИ уделено особое внимание: расширен спектр доступных датчиков, установлены соответствующие опции (например, автоматический расчет клинически значимых показателей).

Цена. Для объективной оценки стоимости следует сравнивать аппараты с примерно одинаковым уровнем комплектации. Средние цены для стационарных сканеров приводятся с учетом покупки консоли в базовой комплектации вместе с основными 3 или 4 датчиками — в зависимости от количества активных портов.

Доплеровский эффект заключается в изменении частоты принимаемого звука при движении источника или приемника звука относительно среды или объекта, который отражает эти звуковые сигналы. В тканях при прохождении через кровеносный сосуд сигнал сталкивается с форменными элементами крови. При отражении от движущихся тел он поступает обратно на датчик, который фиксирует изменение — доплеровский сдвиг частот. Нередко он попадает в слышимый диапазон частот и воспроизводится через динамики УЗ-сканера. Следует понимать: полученный звук не аналогичен данным аускультации.

ЭДК реализуется иначе — не учитывает сдвиг частот, а основывается на амплитуде принятого доплеровского сигнала. Чем выше амплитуда, тем выше скорость потока.

Датчики: особенности практического применения

В диагностических целях используют мультичастотные датчики. Они различаются по расположению пьезоэлементов, размеру апертуры (контактной площадки), методу излучения и формирования УЗ-колебаний, формату получаемого изображения, при этом поддерживают все основные режимы. За исключением постоянно-волнового доплера, применимого лишь в кардиологии. CW режим поддерживается секторными фазированными датчиками.

Области применения ультразвуковых преобразователей представлены ниже:

  • линейные датчики (3-20 МГц) — поверхностные органы (щитовидная и молочные железы), сосуды шеи и конечностей, опорно-двигательный аппарат, мягкие ткани, лимфоузлы, педиатрия, неонатология;

  • конвексные (1-13 МГц) — органы брюшной полости (ОБП) и забрюшинного пространства, сосуды, органы малого таза, акушерство;

  • микроконвексные— педиатрия, неонатология, внутриполостные исследования;

  • секторные фазированные (1-12 МГц) — сердце, транскраниальные исследования сосудов, плевральные полости, средостение.

Другие преобразователи, используемые на современных УЗИ системах, в большинстве случаев, являются производными от этих видов. Датчики с высокой частотой колебаний применяют при УЗД поверхностно расположенных структур у взрослых, а также в педиатрии и неонатологии. Низкочастотные УЗ-преобразователи позволяют исследовать более глубоко расположенные органы, при этом несколько уступая высокочастотным в качестве визуализации. Также использование низких частот актуально при обследовании тучных людей.

Были разработаны датчики, которые позволили расширить диагностические возможности УЗ-сканеров:

  1. Монокристаллические ультразвуковые преобразователи созданы из одного специально выращенного кристалла, который высокоточно нарезается на излучающие элементы. Технология обеспечивает более глубокое сканирование, высокое разрешение и улучшенную динамику цвета, значимо снижая степень зашумленности.

  2. Матричные датчики за счет объемной структуры могут вмещать до 9000 пьезоэлементов (другие датчики — до 300). Такая конструкция открывает функции объемного сканирования в срезах и проекциях, но за счет высокой стоимости поддерживаются на текущей момент в основном аппаратами премиум-сегмента.

В дополнительной комплектации для большинства моделей среднего класса и выше представлены наборы для проведения биопсийных процедур, адаптированные под разные датчики.

Аппараты начального/среднего уровня

При сравнении УЗИ аппаратов начального или среднего уровня обращают внимание на количество разъемов для датчиков, доступные функции в стандартной и дополнительной комплектации, а также качество визуализации в различных режимах. Пользователи интернета (по данным Яндекс.Вордстат) чаще всего ищут УЗИ аппараты следующих фирм:

Наши клиенты также отдают предпочтение УЗ-сканерам данных трех фирм.

Согласно данным таможенной статистики, лидирующее место в 2022 году продолжают занимать ультразвуковые системы американской компании GE healthcare. Сканеры, пользующиеся наибольшим спросом, представлены ниже:

Logiq F6 — аппарат УЗИ, который не первый год держится на первых позициях рейтингов. С 2017 года занимает лидирующие позиции как среди запросов в поисковой системе «Яндекс», так и по количеству поставок данной модели в Россию. Спустя 5 лет — все еще один из наиболее привлекательных аппаратов для общего скрининга.

Vivid T8 — один из лучших УЗИ устройств для кардиологических и общих исследований у взрослых и детей. В 2018 году подвергся рестайлингу: стал легче и компактнее, с более широким и тонким дисплеем, было обновлено программное обеспечение.

Voluson P8 позиционируется как сканер для обследования женского здоровья и пренатальной диагностики. Пользуется спросом благодаря надежности и широким исследовательским возможностям на фоне доступной относительно других приборов этой линейки цены.

Ультразвуковая система Versana Essential — оптимальный вариант для многопрофильных клиник, закрывающий потребности как врачей общей практики, так и узких специалистов. Встроенные модули My Trainer позволяют в кратчайшие сроки разобраться со всеми тонкостями работы и качественно выполнять все базовые исследования.


2021 год стал прорывным для УЗ-сканеров Mindray. Они не только прочно закрепились в рейтингах лучших предложений на рынке, но и стали занимать лидирующие позиции. Среди наиболее удачных моделей среднего класса следует выделить УЗИ аппарат DC-40. Он обеспечивает достойную визуализацию в рамках всего перечня стандартных обследований по демократичной цене. Отличается обширным перечнем специальных программ для автоматизации измерений и расчетов в акушерстве, гинекологии, а также основных параметров кардиологии, анестезиологии, неотложной медицины, педиатрии и урологии. В новой модификации Exp монитор увеличен до 19 дюймов, добавлена поддержка контрастных исследований и компрессионной эластографии в базовой конфигурации.

Тройку лидеров замыкает корейская компания устройств для УЗИ Samsung Medison. В среднем классе оптимальным вариантом будет УЗИ аппарат hs30. Здесь представлены все базовые режимы, достаточно высокий уровень визуализации и присутствуют опции для общих скрининговых, кардиологических, гинекологических и акушерских исследований. Доступны 3D и 4D визуализация, программы эластографии, пакеты автоматических вычислений для оценки сердца и акушерских параметров.

Все представленные модели в базовой сборке имеют обучающие программы, автоматические расчеты и алгоритмы удобной работы с данными, а также поддерживают стандартные режимы:

  • В-mode;

  • М-mode;

  • цветовое и энергетическое доплеровское картирование;

  • импульсно-волновой доплер.

Бренд

GE healthcare (США)


Mindray (Китай)

Samsung (Южная Корея)

Модель

Logiq F6 аппарат УЗИ

Vivid T8 аппарат УЗИ

Voluson P8 аппарат УЗИ

Versana Essential ультразвуковая система


УЗИ аппарат DC-40

hs30 аппарат УЗИ

Порты для датчиков (шт)

3 (4 — опционально)

4

3

3

4

3

Высокоплотный тип датчиков

Нет

Есть

Есть

Нет

Есть

Нет

Линейные датчики

стандартные

стандартные, интраоперационный

стандартные

стандартные

стандартные

стандартные

Конвексные датчики

стандартные, объемный

стандартные

стандартные

стандартные

стандартные, объемный

стандартные, объемный

Микроконвексные

стандартные, внутриполостной, эндоректальный биплановый

стандартные, внутриполостной

стандартные. внутриполостной

внутриполостной

педиатрический, внутриполостной, объемный внутриполостной, эндоректальный биплановый

неонатальный, внутриполостные

Секторные фазированные

взрослый, педиатрический

взрослый, педиатрический, неонатальный

взрослый

взрослый

взрослый, педиатрический

взрослый

Дополнительные датчики

карандашный, чреспищеводные (взрослый, детский)

карандашный

карандашный

Монитор

17" LCD

21.5" LCD

17" LCD

17.3" LCD

17" LED

21.5" LED

Сенсорная панель

9,9"

10,1"

Нет

Нет

10,4", регулировка угла наклона

Нет

Встроенная аккумуляторная батарея

Нет

Есть (режим ожидания)

Нет

Нет

Опция iPower (80 минут автономной работы)

Нет

CW доплер

Опция

Базовая конфигурация

Опция

Опция

Опция

Опция

Многолучевое сканирование

CrossXBeam (компаундинг)

CrossXBeam

CRI

CrossXBeam

iBeam + технология частотного компаундинга

Multivision

Подавление артефактов, шумов, зернистости

SRI (уменьшение зернистости в общей визуализации)

SRI, UD Clarity (уменьшение зернистости в кардиологии)

SRI

SRI

iClear (автоматическое определение характера ткани)

FSI, ClearVision

Тканевая гармоника

Кодированная гармоника CHI

Pulse Inversion Harmonic (THI)

THI

CHI


Тканевая гармоника c фазовым сдвигом PSH

Тканевая гармоника + ТГ c фазовой инверсией

Визуализации для биопсийной иглы

Изменение наклона луча B-Steer

Улучшение визуализации иглы для линейных датчиков

Изменение плоскости сканирования без изменения положения объемного датчика

Изменение наклона луча B-Steer

Изменение наклона луча B-Steer

Улучшение визуализации иглы для линейных датчиков NeedleMate+

Панорамное сканирование

Опция: LOGIQView (с возможностью проведения измерений)

Опция: LOGIQView

Базовый комплект

Опция: LOGIQView

iScape View

Опция: panoramic

Толщина комплекса интима-медиа

Опция: Auto IMT

Опция: Auto IMT

—-

Опция: Auto IMT

Auto IMT Package

Опция: Auto IMT+

Анатомический M-режим

Опция: АММ

Опция: АММ (в т. ч. криволинейный)

Опция: АММ

Опция: АММ

Free Xros M, Free Xros CM (огибающий)

Опция в составе кардиопакета

Тканевой доплер

Спектральный и цветовой (TVI)

—

TDI (включая TVI, TEI, TVD и TVM)

Опция в составе кардиопакета

Трехмерная реконструкция методом "свободной руки"

Опция: Easy 3D (в статическом режиме)

Опция

Опция: Easy 3D (в статическом режиме)

Smart 3D

Опция: модуль Static 3D + Live 3D

Объемное сканирование (4D)

Опция: в режиме реального времени

Опция: в режиме реального времени

Опция: в режиме реального времени

Опция: в режиме реального времени

Эластография

Опция: компрессионная

Опция: Natural Touch Elastography (компрессионная)

Опция: ElastoScan (компрессионная)

Модуль для регистрации ЭКГ

Опция

Базовая конфигурация, встроенный

Опция

Опция (ICE)

Опция

Автоизмерение основных параметров плода

Опция

SonoBiometry

Опция

Smart OB

Расчет толщины NT

Опция: SonoNT

Smart NT

Опция: полуавтоматическое измерение

DICOM

Опция

Базовая конфигурация

Базовая конфигурация

Опция

Базовая конфигурация

Опция

Исследования с контрастными веществами

Пакет для контрастных исследований ЛЖ

Контрастная визуализация UWN

Свето-теневая обработка

Опция: HDlive в 3D, виртуальная фетоскопия

Опция: iLive, виртуальный источник освещения при 3D

Измерения во втором периоде родов

Опция: специальное ПО

Опция: автоматические измерения основных параметров

КТ-подобная визуализация

iPage

Объемная ультразвуковая томография

Подогреватель геля

Дополнительная поставка

Дополнительная поставка

Особенности базовой конфигурации

Архитектура F-Agile, автоматические вычисления в доплеровском режиме

Технология двойного фокуса на секторных датчиках, CardiacAutodoppler, виртуальная верхушка (расширение ближнего поля визуализации)

HD-Flow высокоточный направленный доплер, HD Zoom (увеличение до 22 раз), изменение плоскости сканирования без изменения положения объемного датчика


Whizz – автооптимизация в режиме реального времени

PW с высокой частотой повторения импульсов, MedSight (передача информации на электронные устройства пациента)

Автоматические расчеты в режиме реального времени, QuickScan в В-режиме, режиме спектрального доплера


Дополнительные опции

HiRes Zoom, недоплеровская визуализация кровотока и оценка объемов, фракции выброса, деформации миокарда ЛЖ, стресс-ЭхоКГ

Опции для обследования плода: расчет размера четвертого желудочка, границ конечностей, лица и получение изображения в 3D/4D, видеозапись в режиме реального времени, расчет размеров и объема анэхогенных структур с объемной реконструкцией

TDI QA – количественный анализ в режиме тканевого доплера, Smart Bladder – автоматическое оконтуривание полости мочевого пузыря и расчет его объема, Auto LV – автопостроение контура ЛЖ, программы измерений для  ЭКО, анестезиологии и неотложной медицины

Static 3D + Live 3D, STIC объемная динамическая визуализация сердца плода, недоплеровские методики оценки функции ЛЖ

Область применения

Общая визуализация + акушерство, гинекология, кардиология, педиатрия, неонатология

Кардиология взрослая, детская, неонатальная + НСГ, интраоперационные и чреспищеводные исследования, общая визуализация, акушерство, гинекология, , педиатрия, неонатология

Акушерство, гинекология + ЭхоКГ взрослых и плода, кардиология, общий скрининг, педиатрия

Общая визуализация, акушерство, гинекология, кардиология

Акушерство, гинекология + общая визуализация, кардиология, , педиатрия

Общая визуализация, акушерство, гинекология, кардиология, , педиатрия, неонатология

Урология, травматология, ортопедия, неврология, онкология, сосудистые и транскраниальные исследования, визуализация поверхностных структур

Ветеринария

Да

Да

Нет

Нет

Нет

Нет

Вес (кг)

65

58

69

36

69

54

Базовая стоимость (USD)

56 000

94 000

95 000

40 000

70 000

49 000


Тканевая гармоника (THI) позволяет улучшить качество изображения в B-режиме. Функция особенно полезна при необходимости очертить границы — например для определения размеров патологических новообразований. Также опция помогает четко визуализировать глубокие структуры у тучных пациентов.

Компрессионная эластография дает возможность распознать неоднородность тканей за счет разницы в их реакции на дополнительное давление. Степень деформации оценивается путем сравнения изображений до и после сжатия исследуемых структур. Давление может создаваться как внешними силами, так и с использованием естественного движения органов — легких, сердца, крупных артерий. Метод лучше всего себя показал при исследовании молочных желез, дифференциальной диагностике новообразований, также широко используется при оценке состояния мягких тканей, лимфатических узлов и щитовидной железы.

Ультразвуковая эластография сдвиговой волны относится к динамическим методам. Оценка упруго-эластических свойств проводится путем генерации и анализа скорости прохождения сдвиговых волн сквозь ткани. Методика представлена среди аппаратов высокого и экспертного класса, хорошо зарекомендовала себя при оценке тяжести фиброза и цирроза печени, дифференциальной диагностике заболеваний данного органа. Эластография — высокочувствительный метод для выявления злокачественных новообразований и позволяет избежать взятия биопсийной пробы более чем в 15% случаев.

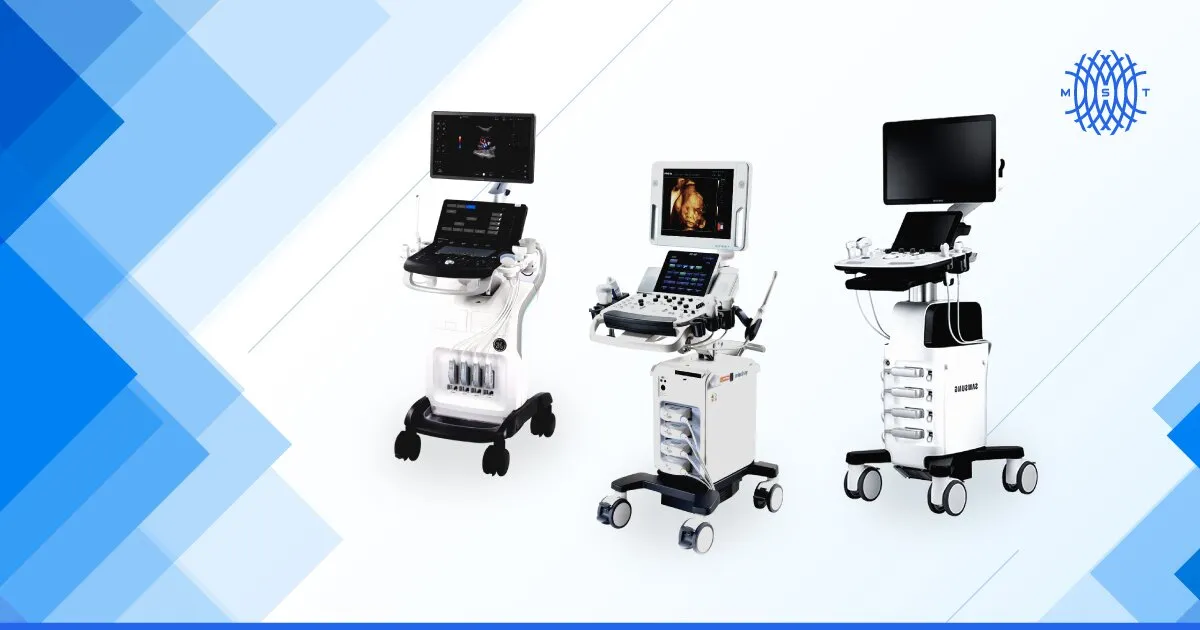

Высокий класс

Классы УЗИ аппаратов.jpg
УЗИ аппараты высокого класса, однозначно входящие ТОП-2022 года представлены ниже:

Versana Premier Black— ультразвуковая система от GE, вместившая в себя лучшие инновационные решения в рамках адекватной ценовой политики. Здесь представлен самый полезный функционал аппаратов среднего класса: CrossXBeam, высокочувствительные режимы стандартной визуализации и ЦДК, эффективные механизмы подавления шумов и артефактов, Auto IMT, Whizz, Stress Echo, B-Steer, Easy 3D/4D, виртуальный конвекс, компрессионная эластография, тканевой доплер, КТ-подобные изображения, адаптация режимов под акушерские, гинекологические, кардиологические и другие специализированные задачи. При этом высокое качество визуализации позволяет проследить сосудистую сеть паренхиматозных органов вплоть до капсулы или выявить при обследовании молочной железы самые мелкие и замаскированные новообразования. Опция защиты от артефактов SRI была адаптирована под более высокие требования HD качества, режим трехмерной реконструкции методом свободной руки стал продвинутым — Advanced 3D. Функции B-Flow и В-Flow в цвете обеспечивают визуализацию кровотока непосредственно в В-режиме. Сканер поддерживает исследования с использованием контрастных веществ. Приятное дополнение к широким диагностическим возможностям: до мелочей продуманный интуитивно понятный пользовательский интерфейс, доступ к банку обучающих заданий и клубу пользователей Versana.


УЗИ аппарат Mindray DC-55 отличается компактностью, имеет автономный источник питания в виде встроенной батареи, которая способна поддерживать спящий режим в течение 24 часов. Импульсно-волновой доплер с высокой частотой повторения импульсов позволяет точно определять высокие скорости кровотока без перехода на постоянно-волновой доплеровский режим. Функции TDI QA (количественный анализ в режиме тканевого доплера), Echo Boost, HR Flow, Stress Echo, количественная оценка движения и деформации миокарда дают возможность получить максимум информации в области кардиологии и ангиологии. Shared Service Package включает специальные пакеты для исследований поверхностно расположенных структур, органов брюшной полости, а также в области акушерства, гинекологии, урологии, педиатрии и неотложной медицины. КТ-подобная визуализация iPage позволяет вывести на экран прибора мультисрезовое изображение.


УЗИ аппарат Mindray DC-60 конкурирует с лучшими сканерами своего класса. В систему включены самые успешные разработки: PSH, TDI, Auto IMT, 3D/4D, iBeam, iClear, iTouch, iZoom, Echo Boost, iNeedle, iScape View, направленный энергетический доплер, эластография. Базовые опции HR-flow, Smart Track и Smart Doppler выводят процедуру доплерографии близко к экспертному уровню. Сенсорный дисплей с широкой диагональю 13,3 дюйма и поддержкой жестового управления позволяет пользователю многократно масштабировать изображение и оперативно менять настройки. Система отлично справляется с проведением углубленных общих исследований и адаптирована под высокий уровень диагностики в сфере акушерства, гинекологии, кардиологии, педиатрии и неонатологии.


УЗИ аппарат Samsung HS40, достойный представитель сканеров среди высокого класса. В настройки модели включены фирменные программы для сопровождения 1, 2 и 3-го триместра беременности. Доступны автоматизированные кардиологические расчеты: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП, толщины ЗСЛЖ, размеров ЛЖ и ПЖ, ФВ. Интегрированы фильтры и оптимизаторы для улучшения качества изображения в режиме реального времени. В базовую конфигурацию включены программы исследований тазобедренного сустава новорожденного, сердечно-сосудистой системы плода, органов брюшной полости, щитовидной и молочной желез, ангиологии, суставов. Расширяет функциональные возможности опция объемной ультразвуковой томографии. Программа реконструкции реалистичного 3D УЗИ позволяет воспроизвести трехмерную анатомию плода с исключительной детализацией.


Практически во всех моделях данного класса для обеспечения комфорта пациента предусмотрен подогреватель геля.

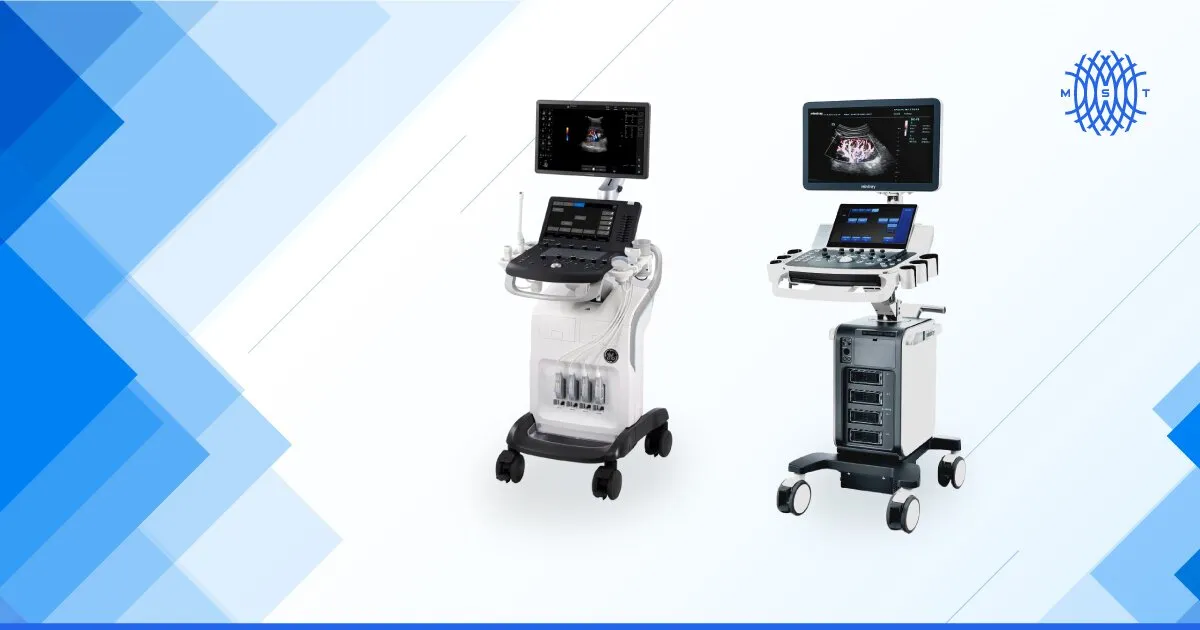

Премиум сегмент: аппараты экспертного уровня

Преумиум сегмент УЗИ аппаратов.jpg

Аппараты премиум класса отличаются широким дисплеем с поддержкой Full HD качества. Для обеспечения столь высокого уровня изображения и обслуживания заданного функционала необходим широкий выбор датчиков, охватывающих практически значимый диапазон частот. В рамках экспертного класса наибольшей популярностью пользуются ультразвуковая система Versana Premier Platinum (GE) и УЗИ аппарат DC-70 Pro (Mindray).


Versana Premier Black — ультразвуковая система от GE, вместившая в себя лучшие инновационные решения в рамках адекватной ценовой политики. Здесь представлен самый полезный функционал аппаратов среднего класса: CrossXBeam, высокочувствительные режимы стандартной визуализации и ЦДК, эффективные механизмы подавления шумов и артефактов, Auto IMT, Whizz, Stress Echo, B-Steer, Easy 3D/4D, виртуальный конвекс, компрессионная эластография, тканевой доплер, КТ-подобные изображения, адаптация режимов под акушерские, гинекологические, кардиологические и другие специализированные задачи. При этом высокое качество визуализации позволяет проследить сосудистую сеть паренхиматозных органов вплоть до капсулы или выявить при обследовании молочной железы самые мелкие и замаскированные новообразования. Опция защиты от артефактов SRI была адаптирована под более высокие требования HD качества, режим трехмерной реконструкции методом свободной руки стал продвинутым — Advanced 3D. Функции B-Flow и В-Flow в цвете обеспечивают визуализацию кровотока непосредственно в В-режиме. Сканер поддерживает исследования с использованием контрастных веществ. Приятное дополнение к широким диагностическим возможностям: до мелочей продуманный интуитивно понятный пользовательский интерфейс, доступ к банку обучающих заданий и клубу пользователей Versana.


УЗИ аппарат DC-55 (Mindray) отличается компактностью, имеет автономный источник питания в виде встроенной батареи, которая способна поддерживать спящий режим в течение 24 часов. Импульсно-волновой доплер с высокой частотой повторения импульсов позволяет точно определять высокие скорости кровотока без перехода на постоянно-волновой доплеровский режим. Функции TDI QA (количественный анализ в режиме тканевого доплера), Echo Boost, HR Flow, Stress Echo, количественная оценка движения и деформации миокарда дают возможность получить максимум информации в области кардиологии и ангиологии. Shared Service Package включает специальные пакеты для исследований поверхностно расположенных структур, органов брюшной полости, а также в области акушерства, гинекологии, урологии, педиатрии и неотложной медицины. КТ-подобная визуализация iPage позволяет вывести на экран прибора мультисрезовое изображение.


УЗИ аппарат DC-60 (Mindray) конкурирует с лучшими сканерами своего класса. В систему включены самые успешные разработки: PSH, TDI, Auto IMT, 3D/4D, iBeam, iClear, iTouch, iZoom, Echo Boost, iNeedle, iScape View, направленный энергетический доплер, эластография. Базовые опции HR-flow, Smart Track и Smart Doppler выводят процедуру доплерографии близко к экспертному уровню. Сенсорный дисплей с широкой диагональю 13,3 дюйма и поддержкой жестового управления позволяет пользователю многократно масштабировать изображение и оперативно менять настройки. Система отлично справляется с проведением углубленных общих исследований и адаптирована под высокий уровень диагностики в сфере акушерства, гинекологии, кардиологии, педиатрии и неонатологии.


HS40 — аппарат УЗИ от Samsung, достойный представитель сканеров среди высокого класса. В настройки модели включены фирменные программы для сопровождения 1, 2 и 3-го триместра беременности. Доступны автоматизированные кардиологические расчеты: измерение диаметра аорты, передне-заднего размера ЛП, толщины МЖП, толщины ЗСЛЖ, размеров ЛЖ и ПЖ, ФВ. Интегрированы фильтры и оптимизаторы для улучшения качества изображения в режиме реального времени. В базовую конфигурацию включены программы исследований тазобедренного сустава новорожденного, сердечно-сосудистой системы плода, органов брюшной полости, щитовидной и молочной желез, ангиологии, суставов. Расширяет функциональные возможности опция объемной ультразвуковой томографии. Программа реконструкции реалистичного 3D УЗИ позволяет воспроизвести трехмерную анатомию плода с исключительной детализацией.


Практически во всех моделях данного класса для обеспечения комфорта пациента предусмотрен подогреватель геля.

Премиум сегмент: аппараты экспертного уровня

Аппараты премиум класса отличаются широким дисплеем с поддержкой Full HD качества. Для обеспечения столь высокого уровня изображения и обслуживания заданного функционала необходим широкий выбор датчиков, охватывающих практически значимый диапазон частот. В рамках экспертного класса наибольшей популярностью пользуются ультразвуковая система GE Versana Premier Platinum и УЗИ аппарат Mindray DC-70 pro.

Versana Premier Platinum ультразвуковая система

Versana Premier Platinum — максимально комфортная конфигурация модели Versana Premier. Это система высокого класса, адаптированная для клиник премиум сегмента. Консоль и кронштейн монитора регулируются по высоте. 4 разъема для датчиков, возможность добавлять и прослушивать аудиокомментарии, подогревать гель до оптимальной температуры  — все это уже в базовой комплектации.

Проводить диагностику даже самых нетривиальных случаев позволяют пакеты автоматических расчетов для всех областей применения:

  • Breast productivity — исследование молочной железы с маркировкой, измерением и описанием образований с протоколом оценки по стандарту BI-RADS;

  • SonoBiometry — определение четырех основных параметров плода;

  • Auto Bladder —  измерение размеров и объема мочевого пузыря;

  • Thyroid Pro — маркировка, учет, измерение и описание узлов и образований в щитовидной железе. Проведение исследования по стандарту TI-RADS;

  • Vocal - программа расчета объема образований и структур на основе данных автоматического трехмерного сканирования;

  • Auto EF — автооценка глобальной сократительной функции ЛЖ;

  • Needle rec — еще более четкая визуализация иглы во время проведения биопсии.

Опция Follow up поможет быстро восстановить все данные предыдущих обследований для оценки динамики изменений. Модель идеально справится с высокой ежедневной загрузкой, сложной диагностикой и станет отличным помощником в решении исследовательских задач.

УЗИ аппарат DC-70 Pro

Аппарат ультразвуковой сканер DC-70 Pro подходит тем, кто любит размах: диагональ LED монитора достигает 23,8 дюймов. Это классический аппарат экспертного уровня. Система поддерживает не только высокоплотный тип датчиков, но также монокристаллические и матричные. Ультратонкий сенсорный дисплей чувствителен к любым жестам, позволяя масштабировать изображение и управлять устройством для УЗИ так, как это нужно оператору. Пространственное отображение объемных данных улучшено за счет опции Depth VR. Поддерживается подключение 4D/TEE — объемных и чреспищеводных датчиков, что позволяет формировать мультисрезовое томографическое изображение и получать трехмерное изображение в серошкальном режиме, в процессе ЦДК и ЭДК.

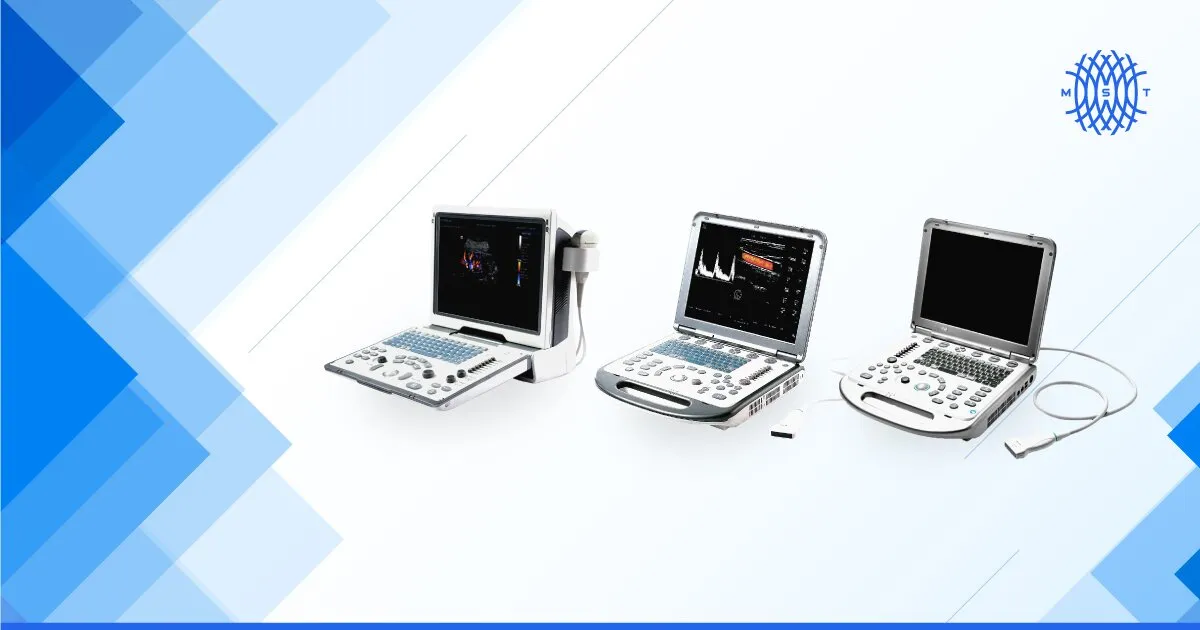

Портативные ультразвуковые системы

Портативные УЗИ аппараты.jpg

Портативные УЗ-сканеры также делят на классы в зависимости от качества визуализации. Востребованы мобильные модели компании Mindray, среди них выделяют наиболее популярные в своем сегменте:

Для выбора идеального портативного сканера лично для вас следует ознакомиться с нюансами каждого.

УЗИ аппарат DP-50: начальный уровень

К начальному уровню в первую очередь относят черно-белые ультразвуковые сканеры. Лидирующее место среди этих аппаратов занимает портативная модель DP-50 от фирмы Mindray. ЧБ-сканер нового поколения оснащен оптимальным функционалом, доступным данному классу устройств. Компактные размеры и вес 7,5 кг делают его мобильным УЗИ устройством для решения самых главных практических задач. Водонепроницаемый ножной переключатель, тележка, сумка-рюкзак для транспортировки и запасные аккумуляторы адаптируют сканер к работе в разных условиях: выездной ургентной медицины, операционных, отделений реанимации, небольших диагностических кабинетов, выездных плановых консультаций. Он разработан на базе зарекомендовавшей себя платформе X-treme Engine, которая используется на аналогичных аппаратах с цветным доплером, что обеспечивает достойный уровень изображения:

  • гармоническая визуализация с фазовым сдвигом PSHI совместно с опцией многолучевого составного сканирования iBeam и панорамной визуализацией iScape улучшают контрастное разрешение, препятствуют появлению артефактов и уменьшают количество шумов, обеспечивая высокое качество изображения на мониторе;

  • автоматическое распознавании структур iClear повышает однородность картинки, при этом четко выделяя края и контуры анатомических структур;

  • достаточно нажатия одной клавиши iTouch для того, чтобы изображение было оптимизировано под текущие задачи.

УЗ-аппарат DP-50 имеет два активных порта для датчиков и источник питания, рассчитанный на 2 часа автономной работы. 15-дюймовый ЖК-монитор может располагаться под разным углом наклона, при необходимости аппарат подключается к внешнему экрану. Исследование проводится в B и M режимах, возможна визуализация сосудов с помощью постоянно-волнового доплера. Модель подходит для простых гинекологических, акушерских, урологических, абдоминальных, сосудистых и других исследований. Специальная технология B-Steer позволяет отлично контролировать ход иглы во время проведения биопсии. Сканер совместим с педиатрическими датчиками, доступны специальные пакеты автоматизированных расчетов для комфортной работы детских специалистов. Система поддерживает стандарты DICOM и легко интегрируется во внутрибольничную сеть.

УЗИ аппарат M5: средний класс

15-дюймовый монитор высокого разрешения, 1 Тб памяти на жестком диске, наличие всех необходимых для диагностики режимов сканирования (B/M/CFM/PDI/Направленный PDI/PW/Цветной M-режим) и лучшие фирменные решения для оптимизации работы (iBeam, iClear, PSH, HR Flow, iTouch, iZoom;  дополнительные опции: iScape View, iNeedle, Smart 3D, IMT) делают УЗИ аппарат M5 универсальным устройством. В системе предусмотрено все необходимое для измерений в рамках неотложной медицины, при абдоминальных, акушерских, гинекологических, кардиологических, сосудистых, урологических, педиатрических исследованиях. Сканер работает как через блок питания, так и с помощью автономной литий-ионной батареи. Быстро разобраться со всем функционалом поможет встроенное обучающее ПО. Доступно подключение линейных, конвексных, микроконвексных, фазированных датчиков, а также разъема на одновременную работу с 3 датчиками. Дополнительной поставкой идет модуль ЭКГ с электродами и кабелем. Сканер весит около 6 кг, в комплекте поставляется мобильный кейс на колесиках.

УЗИ аппарат M7: премиум класс

УЗИ аппарат M7 — это портативное устройство с максимально широкими возможностями визуализации. Оснащен TFT-монитором с диагональю 15 дюймов и лучшими разработками производителя. Предусмотрена специальная технология распознавания специфики тканей. Доступен полный пакет в рамках исследований сердца и сосудов. Запатентованная технология, использованная при создании датчиков, улучшает направленность лучей, повышает чувствительность, пропускную способность аппаратуры и минимизирует появление шумов, переходных помех.Терморегулирующая конструкция улучшает передачу акустического сигнала и защищает систему от перегрева. Перезаряжаемый аккумулятор позволяет работать в непрерывном режиме. Вместе с автономным источником питания и блоком 4D вес сканера составляет всего 6,5 кг. В комплект входит удобная тележка для транспортировки и установки аппарата.

Совместно с приобретением УЗ-сканеров в выбранной комплектации можно сразу купить принтер медицинских изображений, источник бесперебойного питания, термобумагу и гели для ультразвукового исследования. Также у компании «Медицинские системы и технологии» есть выгодные предложения по комплексному оснащению УЗИ кабинетов, в которых учтены все нюансы для приема пациентов и комфортной работы специалиста.

На этапе монтажа и пусконаладки системы наш аппликатор, специалист по клиническому применению ультразвуковой диагностической аппаратуры, подробно продемонстрирует все нюансы работы с конкретной моделью.

Последние публикации
Ультразвуковая визуализация при эстетической коррекции
10 октября 2024 Ультразвуковая визуализация при эстетической коррекции
Ультразвуковая визуализация при эстетической коррекции
Выбор лучших современных УЗИ аппаратов в 2024-2025 годах
23 августа 2024 Выбор лучших современных УЗИ аппаратов в 2024-2025 годах
Выбор лучших современных УЗИ аппаратов в 2024-2025 годах
12 марта 2024 Санкции, которые не помешали: как МСТ комплексно оснастили флагманский медицинский центр «Будь Здоров» в г. Москва
Санкции, которые не помешали: как МСТ комплексно оснастили флагманский медицинский центр «Будь Здоров» в г. Москва
Косметология: как меняется рынок услуг?
3 марта 2023 Косметология: как меняется рынок услуг?
Косметология: как меняется рынок услуг?
