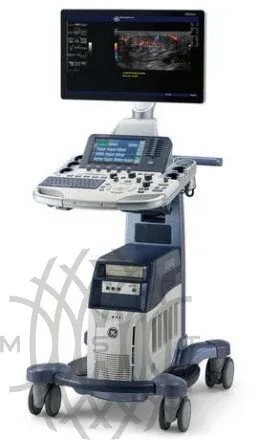

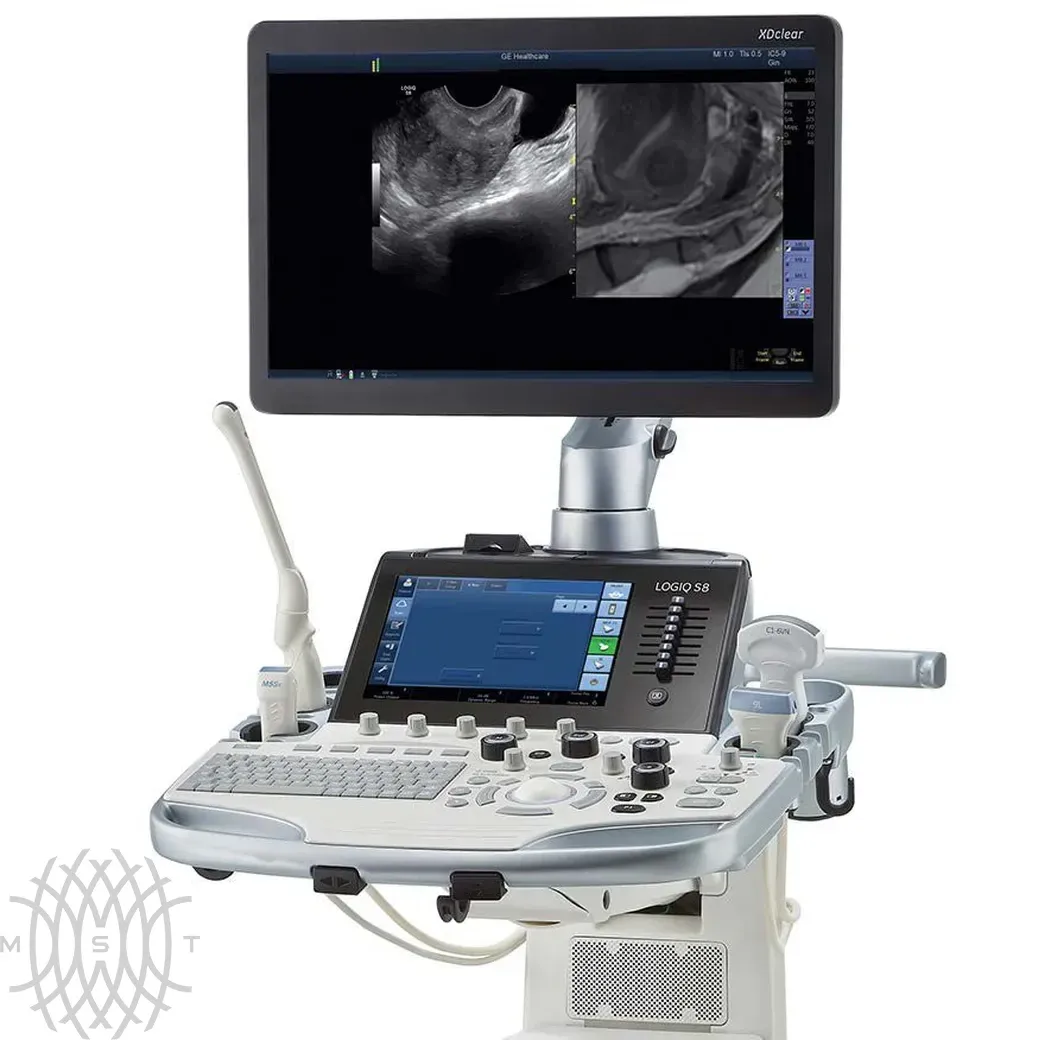

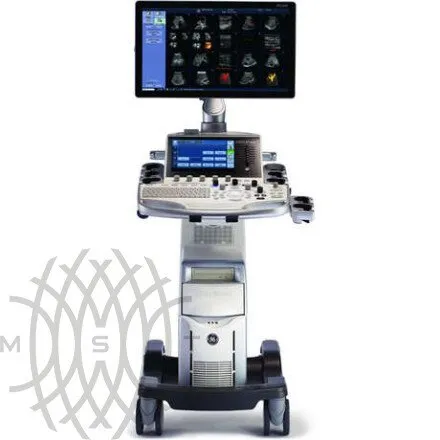

GE Logiq S8 XDclear ультразвуковая диагностическая система

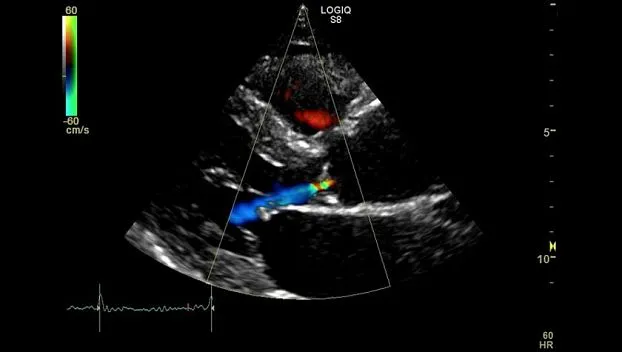

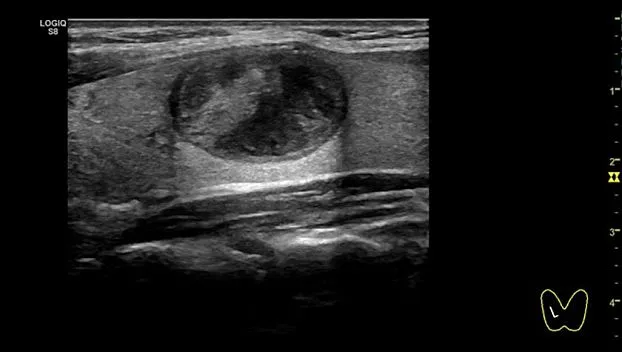

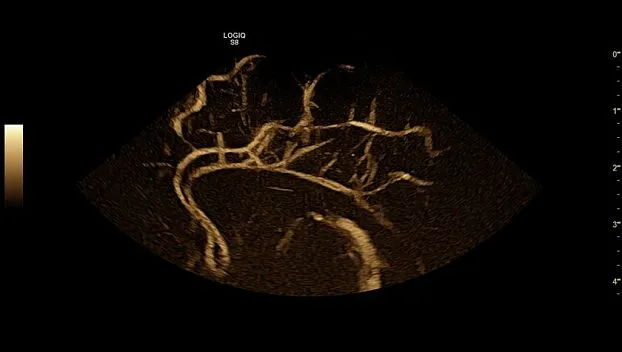

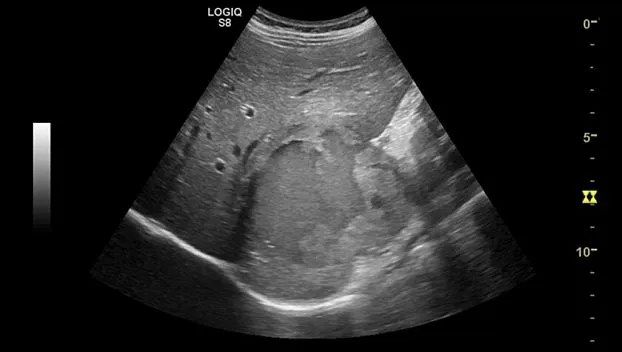

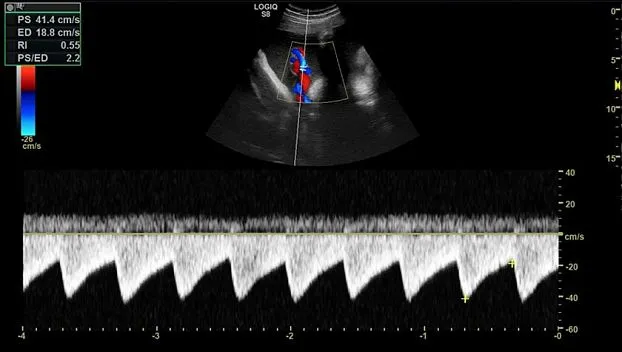

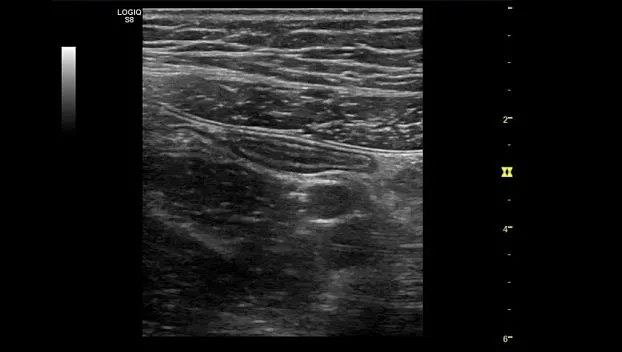

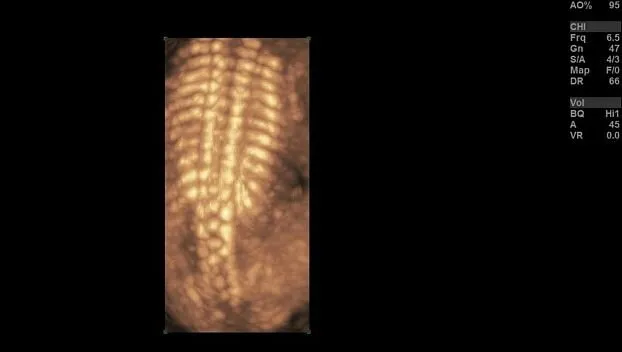

Клинические изображения
Характеристики
- B-режим, M-режим, PW допплер, цветовое допплеровское картирование и энергетический допплер, кодированное излучение, кодированная тканевая гармоника.
- 23" жидкокристаллический монитор высокого разрешения на свободно регулируемом кронштейне.
- Эргономичный интерфейс пользователя с 9" цветной сенсорной панелью.
- 4 функционирующих бесштырьковых разъема для датчиков плюс один паркинковый порт.
- Встроенный жесткий диск 500 ГБ.
- DVD-дисковод для записи компакт-дисков.
- Аппаратная и программная архитектура, поддерживающая технологию XDclear.
- Автоматическая оптимизация изображений в В-режиме (ATO) и режиме спектрального допплера.
- Auto TGC - автоматическая оптимизация продольного, латерального и общего усиления в В-режиме.
- Auto SoS - автоматический выбор скорости звука в зависимости от типа тканей.
- CrossХBeam - режим сканирования с использованием технологии компаундинга.
- SRI -HD органоспецифичный режим получения изображения с высоким разрешением.
- Программа 3D реконструкции для цветового допплеровского картирования и энергетического допплера.
- Виртуальное конвексное сканирование, расширяющее поле обзора.
- Управление встроенным архивом изображений и данными пациентов.
- Программы измерений и отчетов для всех областей применения.
- Автоматические допплеровские вычисления в режиме реального времени.
- Интегрированный отсек для встроенных периферийных устройств.
- Функция быстрой загрузки системы.
- Программируемые пользователем параметры.
Описание
Технические характеристики
- B-режим, M-режим, PW допплер, цветовое допплеровское картирование и энергетический допплер, кодированное излучение, кодированная тканевая гармоника.
- 23" жидкокристаллический монитор высокого разрешения на свободно регулируемом кронштейне.
- Эргономичный интерфейс пользователя с 9" цветной сенсорной панелью.
- 4 функционирующих бесштырьковых разъема для датчиков плюс один паркинковый порт.
- Встроенный жесткий диск 500 ГБ.
- DVD-дисковод для записи компакт-дисков.
- Аппаратная и программная архитектура, поддерживающая технологию XDclear.
- Автоматическая оптимизация изображений в В-режиме (ATO) и режиме спектрального допплера.
- Auto TGC - автоматическая оптимизация продольного, латерального и общего усиления в В-режиме.
- Auto SoS - автоматический выбор скорости звука в зависимости от типа тканей.
- CrossХBeam - режим сканирования с использованием технологии компаундинга.
- SRI -HD органоспецифичный режим получения изображения с высоким разрешением.
- Программа 3D реконструкции для цветового допплеровского картирования и энергетического допплера.
- Виртуальное конвексное сканирование, расширяющее поле обзора.
- Управление встроенным архивом изображений и данными пациентов.
- Программы измерений и отчетов для всех областей применения.
- Автоматические допплеровские вычисления в режиме реального времени.
- Интегрированный отсек для встроенных периферийных устройств.
- Функция быстрой загрузки системы.
- Программируемые пользователем параметры.
Панель управления
Область применения
- Абдоминальные исследования;
- Акушерство;
- Гинекология;
- Кардиология;
- Скелетно-мышечная система;
- Ангиология;
- Урология;
- Поверхностно расположенные органы и структуры;
- Педиатрия;
- Неонаталогия;
- Ортопедия;
- Онкология;
- Транскраниальные исследования;
- Чреспищеводные исследования.
Компоненты дополнительной поставки
- Breast Productivity Package - программный протокол для маркировки, измерения и описания образований в молочной железе. Проведение исследования по стандарту BI-RADS
- Thyroid Productivity Package - программный протокол для маркировки, учета, измерения и описания узлов и образований в щитовидной железе.
- B-Flow - опция высокоточной визуализации гемодинамики в режиме реального времени недопплеровскими средствами
- Contrast Option Package - режим кодированной контрастной гармоники для проведения исследований с контрастными веществами
- Parametric Contrast Imaging - опция параметрического изображения
- HiRES Contrast Imaging - опция контрастного изображения высокого разрешения
- LOGIQ View - панорамное сканирование с возможностью проведения измерений
- B-Steer+ - режим B-сканирования с отклонением угла (для линейных датчиков) и улучшенным распознаванием биопсийной иглы
- Scan assistant - помощник сканирования, протоколы автоматизации исследования для разных областей применения
- Compare Assistant - программа для сравнения и сопоставления текущего и ранее сохраненных ультразвуковых изображений, а также изображений других модальностей
- Measure Assistant OB - программа для автоматического оконтуривания и измерения основных биометрических параметров плода
- Measure Assistant Breast - программа для автоматического определения, оконтуривания и измерения образований в молочной железе
- Tomographic Ultrasound Imaging (TUI) - режим получения томографических срезов объемного ультразвукового изображения
- VOCAL II (Vol Calc) - автоматические расчёты объема при использовании 3D/4D
- Color Flow Quantification - количественая оценка объема кровотока (для работы в 3D необходима опция VOCAL)
- VCI Static (Vol Contrast Imag.opt) - режим объёмного контрастного изображения.
- Shear Wave Elastography - опция эластографии сдвиговой волны
- Strain Elastography - программа компрессионной эластографии
- Q-analysis Option for Elastography and CF/PDI Quantification - программа количественного анализа для эластографии и анализа васкуляризации в режиме ЦДК и ЭД
- Auto-IMT Measurement - автоматический расчет интима-медиа
- Tissue Velocity Imaging (TVI) - тканевой допплер
- Stress Echo Option - опция стресс-эхо
- Auto EF - опция автоматического недопплеровского измерения глобальной сократительной способности левого желудочка
- AFI Cardiac Strain - режим недопплеровской автоматической оценки региональной сократительной функции левого желудочка, степени деформации миокарда
- Report Writer - программа настройки и персонализации отчетов УЗИ исследований
- DICOM опция
- Режим 4D - трехмерное сканирование в режиме реального времени. Включает режим инверсии, кинопетлю 4D и 3D в режиме ЦДК. Необходимы 4D датчики.
- Модуль подключения ЭКГ
- ЭКГ кабель
- CW Doppler - опция постоянно-волнового допплера для секторных и карандашных датчиков
- CW Pencil Probe Hardware Kit - комплект подключения карандашных датчиков.
- Программное обеспечение для прямой записи на USB-носители.
- Программа объемной навигации. Включает в себя индуктор магнитного поля и сенсоры
Доступные датчики
- S1-5-D - секторный фазированный датчик 1,6-5 МГц. Клиническое применение: транскраниальные исследования, брюшная полость
- S4-10-D - секторный фазированный датчик 3,6-10 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, педиатрия
- 6S-D - секторный фазированный датчик 2,8-8,0 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования, педиатрия
- M5S-D - матричный монокристальный секторный фазированный датчик 1,7-4,6 МГц. Клиническое применение: кардиология, брюшная полость, транскраниальные исследования
- 3Sp-D - секторный монокристальный фазированный датчик 1,6-5,0 МГц. Клиническое применение: кардиология, транскраниальные исследования, брюшная полость, акушерство
- C1-6-D XDclear - конвексный датчик с технологией XDclear 1,7-6,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия
- C2-9-D XDclear - конвексный датчик с технологией XDclear 2,5-9,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, акушерство/гинекология, педиатрия
- C3-10-D XDClear - микроконвексный датчик с технологией XDclear 3,1 - 10,0 МГц. Клиническое применение: педиатрия, неонатология, нейросонография
- C1-5-D - конвексный датчик 1,8-5,0 МГц. Клиническое применение: брюшная полость, сосуды брюшной полости, урология, акушерство/гинекология, педиатрия
- C2-7-D - микроконвексный датчик 1,9-6,0 МГц. Клиническое применение: брюшная полость, педиатрия
- C2-6b-D Biopsy - конвексный биопсийный датчик 2,5-6,0 МГц. Клиническое применение: брюшная полость
- IC5-9D - микроконвексный универсальный внутриполостной датчик 3,6-9,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования
- 10С-D - микроконвексный датчик 4,0-10,0 МГц. Клиническое применение: транскраниальные исследования, брюшная полость, педиатрия, неонатология.
- BE9CS-D - биплановый микроконвексный трансректальный внутриполостной датчик 5,0-10,0 МГц. Клиническое применение: трансвагинальные, трансректальные, внутриполостные исследования
- 9L-D - линейный датчик 3,1-9,0 МГц. Клиническое применение: периферические сосуды, поверхностно расположенные органы и структуры, педиатрия, неонатология
- 11L-D - линейный датчик 4,2-11,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология
- ML6-15-D - матричный линейный датчик 5-15 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды
- L8-18i-D- линейный датчик 5,0-18,0 МГц. Клиническое применение: поверхностно расположенные органы и структуры, педиатрия, неонатология, периферические сосуды
- L3-12-D - линейный датчик 4,2-12,0 МГц. Клиническое применение: сосудистые исследования, малые органы, молочная железы, мышечно-скелетные
- RAB6-D - объемный конвексный 4D-датчик 2,0-8,0 МГц. Уменьшенные габариты и вес. Клиническое применение: акушерство и гинекология, брюшная полость. Рекомендуется как основной датчик для акушерства
- RIC5-9-D - объемный внутриполостной микроконвексный 4D-датчик 3,6-9 МГц. Уменьшенные габариты. Клиническое применение: акушерство и гинекология, урология
- RSP-6-16-D - объемный линейный 4D-датчик 6,3-14,0 МГц. Уменьшенные габариты. Клиническое применение: поверхностно расположенные органы и структуры, периферические сосуды, педиатрия, неонатология
- 6Tc - чреспищеводный мультиплановый электронный датчик 2,8-8,0 МГц. Клиническое применение: кардиология
- P2D - карандашный датчик для постоянно-волнового допплера с частотой 2,1 МГц.
- P6D - карандашный датчик для постоянно-волнового допплера с частотой 6,3 МГц.
- P8D - карандашный датчик для постоянно-волнового допплера с частотой 8,3 МГц.
Принадлежности
- Ножная педаль, трехкнопочная.
- Дополнительный держатель для двух датчиков. Устанавливается с правой стороны от панели управления.
- Держатель для кабеля с телескопическим удлинителем.
- Держатель для внутриполостного датчика.
- Universal Video Converter (UVC) - универсальный видеоконвертер.
- Power Assistant - программное обеспечение для работы без подключения к электросети.
- Комплект батарей.
- Wireless LAN - опция беспроводного доступа к локальной сети.
- V Nav Dual Sensors - сенсоры датчиков для объемной навигации.
- Volume Navigation Stand - стойка для объемной навигации.
- Набор OmniTRAX для автоматического совмещения УЗ и КТ изображений и отслеживания движений пациента. Включает сенсор и 5 устройств Omni TRAX tracker.
- Набор для автоматического совмещения МРТ и УЗ изображений и отслеживания движений пациента. Включает сенсор и 5 устройств.
- Набор Needle Tip Tracking для точного определения положения и коррекции направления пункционной иглы, размер игл: 12/14GA или 14/64GA или 16/18GA или 18/20GA. В ключает в себя многоразовый сенсор и 5 комплектов стерильных одноразовых игл, стилетов и чехлов.
- Набор Virtual Needle Tracking для виртуального определения положения и коррекции направления пункционной иглы. В ключает в себя многоразовый сенсор и 5 комплектов стерильных одноразовых игл и навигаторов.
- Сенсор для виртуального треккинга.
- Держатель для хранения сенсоров Needle Tip Tracking.
Принтеры
- Ч/б принтер SONY UP-D898
- Цветной принтер Sony UP-D25MD
Особенности системы
Logiq S8 — компактная и маневренная система, которая легко адаптируется к любой клинической обстановке. Она предлагает оптимизированный рабочий процесс, высокую эксплуатационную надежность и экспертное качество изображений даже при обследовании технически сложных пациентов.
- Поддержка технологии датчиков XDCLEAR — это гарантировано потрясающее качество изображений с превосходным разрешением, высокой четкостью и чувствительностью наряду с увеличенной глубиной проникновения.
- Акустическая архитектура S-AGILE — благодаря использованию динамических виртуальных моделей органов и структур человеческого организма происходит автоматическая оптимизация изображений независимо от типа телосложения пациента, что позволяет обеспечить стабильно высокое качество диагностики при минимальном участии оператора.

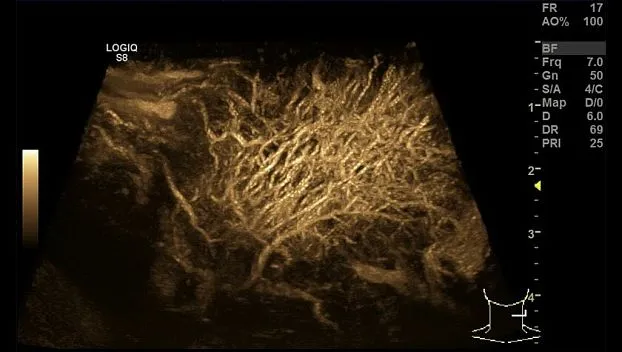

- Режим B-Flow — уникальная технология построения и обработки ультразвуковых импульсов, позволяющая в режиме реального времени отображать эхо-сигналы кровотока напрямую, избегая ограничения традиционной допплерографии, и обеспечивая беспрецедентную точность и чувствительность при оценке гемодинамики в сосудах любых типов.
Упрощенный рабочий процесс
LOGIQ S8 XDclear — отлично оптимизированная система, в которой до мелочей продуманы как внешний вид, так и рабочий процесс. Её легко перемещать по узким коридорам и размещать в помещениях с ограниченным пространством.
Большой монитор, удобная сенсорная панель управления, продуманная клавиатура и встроенные инструменты оптимизации и автоматизации рабочего процесса делают работу по-настоящему комфортной.
- Автоматические измерения — ультразвуковые исследования с большим количеством измерений бывают весьма трудоемки, средства автоматизации существенно облегчают работу врача, позволяя ему без труда редактировать или оценивать полученные результаты.
- Автоматическая оптимизация изображений в B-режиме и доплеровских режимах сканирования позволит сконцентрировать внимание на пациенте и не тратить время на ручные настройки.
- Протоколы исследований молочной и щитовидной желез — позволяют повысить производительность и эффективность за счет предоставления возможностей для быстрой и уверенной маркировки, измерений, создания анатомических описаний и формирования отчетов в формате DICOM.
- Ассистент сканирования — помощник для автоматизации на каждом этапе УЗИ, который позволяет существенно уменьшить количество нажатий на клавиши и существенно сократить время исследования.
- Ассистент сравнения — упрощает и ускоряет процесс обследования, позволяя в режиме реального времени производить сравнение «бок о бок» текущего изображение с ранее полученными результатами УЗИ, маммографии, КТ или МРТ.
- Работа с «сырыми» данными — открывает широкие возможность постобработки исходных ультразвуковых данных без потери качества, иными словами, это возможность повторного виртуального сканирования без необходимости в присутствии пациента.
- Автоматическая компенсация усиления по глубине — позволяет получать оптимизированные по яркости и контрастности изображения без замедления процесса работы.
- Вспомогательный аккумулятор — обеспечивает питание в процессе транспортировки и позволяет приступить к работе практически мгновенно.
- Архивация изображений и отчетность — благодаря полной поддержке стандарта DICOM система обеспечивает эффективное управление данными исследований.
Современные функции для проведения исследований
Ультразвуковая система LOGIQ S8 XDclear обладает большим потенциалом и позволяет проводить сложные диагностические и манипуляционные мероприятия благодаря современным функциям.

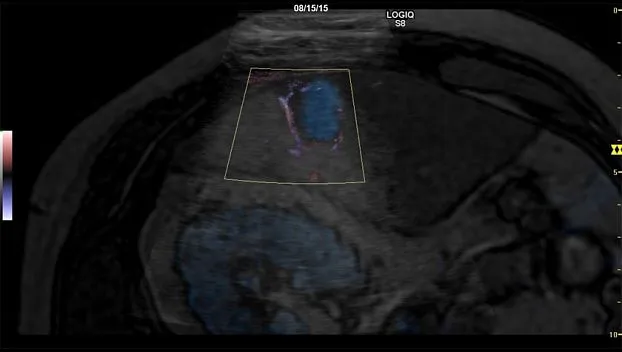

- Объемная навигация — позволяет совмещать в реальном времени текущее ультразвуковое изображение с изображениями, ранее полученными на КТ, МРТ или ПЭТ, что позволяет точно сопоставлять сложные анатомические объекты и выполнять прецизионные инвазивные манипуляции. Технология может применяться при ультразвуковых исследованиях с контрастными веществами.
- Функция B Steer+ — позволяет в режиме реального времени отслеживать с высокой точностью положение иглы при выполнении биопсии или инъекций.
- Auto IMT — функция автоматического измерения толщины комплекса интима-медиа.
- Количественный анализ кровотока — позволяет количественно оценивать кровоток в зоне интереса в режимах 2D и 3D, помогая точно поставить диагноз и спланировать ход дальнейшего лечения.

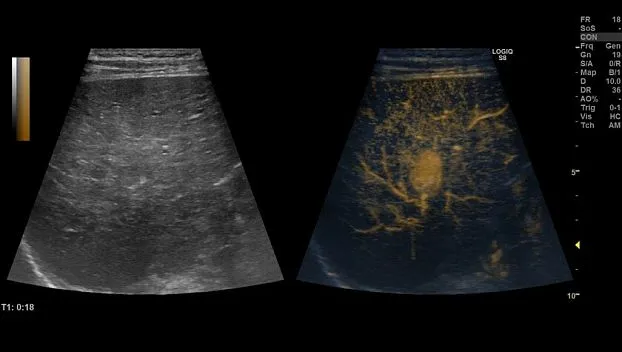

- УЗИ с контрастами (CEUS) — позволяет с большей контрастностью визуализировать объемные образования, улучшает визуализацию кровотока, стенок сосудов и бляшек.
- GPS-маркеры — технология 2D/3D навигации, которая незаменима при планировании высокоточных инвазивных процедур для точной визуализации нужных зон интереса.

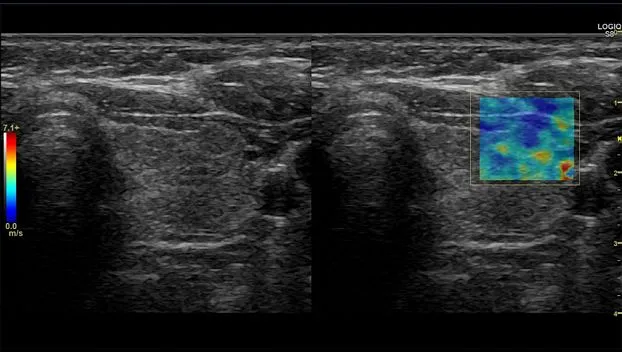

- Эластография сдвиговой волны — позволяет количественно оценить жесткость ткани неинвазивным методом. Компрессионная эластография — инструмент оценки деформации ткани после её сжатия.
